MONOBLOCCO FR3 con serramento a centro muro e frangisole FR1000
Caratteristiche:
inserimento zanzariera;
predisposizione per comando motore;
paraspigolo con rete su contorno telaio;
inserimento quarto lato (opzionale);
parti in vista da rasare in cantiere;
spessore marmo variabile;
Dimensioni massime e minime:
MONOBLOCCO FR3 con serramento a centro muro e frangisole FR1000
Sezione Verticale
Sezione Orizzontale
legenda
A: spessore muro (senza rasature)
B: spessore marmo
C: spessore telaio infisso
L.A.: luce architettonica
nota: Utilizzo del cassonetto H330 mm per le sole finestre con H L.A. massimo 1500mm e da non utilizzare con misure superiori o con portefinestre in allineamento.
MONOBLOCCO FR3 con serramento a centro muro e frangisole FR1000

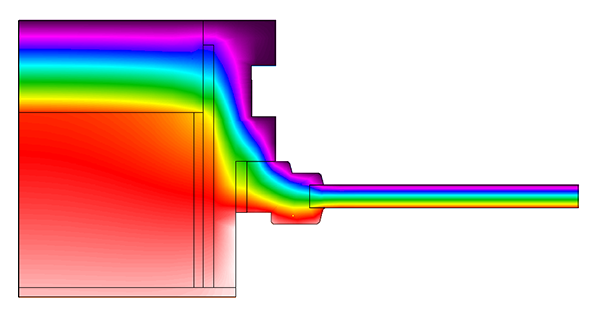

Prestazioni energetiche:
lato superiore: U = 0.22 W/m2K
lato inferiore: U = 0.43 W/m2K
spalle: U = 0.19 W/m2K
valori trasmittanza calcolati secondo norma EN14351-1, in situazione di installazione
su muro interno costituito da laterizio da 30cm, cappotto esterno da 15cm e marmo da
4 cm posato su sottobancale.
MONOBLOCCO FR3 con serramento a centro muro e frangisole FR1000
